Diemsion: | 2000mm*28mm*16mm | 電圧: | AC220V、AC110V、DC24V |
---|---|---|---|
関係ケーブル: | 3.5m *2 | 標準: | EN81-20新しいEUの標準 |
部門: | エレベーターの部品 | 力箱: | 機能不全の出力信号 |
ハイライト: | セキュリティライトカーテン、エレベータードアセーフティエッジ,elevator door safety edge |

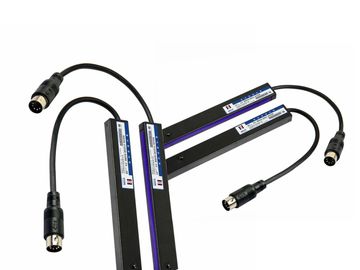

16mmのエレベーター ライト カーテンのエレベーターの制御システム セリウム CCCが付いている32のダイオード
917のシリーズであるWECOのエレベーター ライト カーテンに3つのシリーズ、957のシリーズ、および987のシリーズがあります。957のシリーズおよび987のシリーズは917のシリーズに基づく更新済モデルです。
指定
技術的な変数 | 917C6 | 917C8 | 957C5 | 957C8 | 957C9 | 957C5 | 957C8 |
赤外線ダイオードの数 | 17のダイオード | 32のダイオード | 36のダイオード | 40のダイオード | 48Diodes | 36のダイオード | 40のダイオード |
応答時間 | 45msリレー出力 | 61msリレー出力 | 65msリレー出力 | 69msリレー出力 | 77msリレー出力 | 65msリレー出力 | 69msリレー出力 |
21msトランジスター出力 | 37msトランジスター出力 | 61msトランジスター出力 | 45msトランジスター出力 | 53msトランジスター出力 | 61msトランジスター出力 | 45msトランジスター出力 | |
スキャン ビーム | 94-33ビーム | 154-94ビーム | 174-106ビーム | 194-118ビーム | 234-142ビーム | 174-106ビーム | 194-118ビーム |
高さの検出 | ≤20mm | ||||||
Redundary機能 | いいえ | はい | いいえ | ||||
操作の温度 | -20℃-+65℃ | ||||||
範囲の検出 | 0-4m | ||||||
軽い免除 | 100000ルクス | 日光の証拠 | |||||
保護レベル | IP54 | ||||||
EMC | |||||||
EN12015 | 概要回路のレベル | 安全回路のレベル | |||||
EN12016 | |||||||
LEDの解釈 | 導かれたパワー・インジケータを黄色にすれば妨げられたとき受信機の赤いLEDの自動運転表示灯機能不全にまたはにあります。 | ||||||
受信機のYello LEDのパワー・インジケータはつき、受信機の赤いLEDの自動運転表示灯外に妨げられます。 |
取り付け穴および次元
あらゆる部分は管、束の5つの管で詰まりました;
各管は下記のものを含んでいます:
電源の制御装置:(1pieces)
耐久の適用範囲が広いケーブル:(2cables)
送信機:(1pieces)
受信機:(1pieces)
利用者マニュアル:(1copy)
土台の付属品:(1セット)
WECOについての詳細
---ニンポーWECOの光電子工学CO.、株式会社はmanufactuering、設計するドア センサーで経験20年以上過します。
---私達に英語および中国語版で沢山のこのモデル安全フォトセルのための在庫があります。
---各セット プロダクトはすべて私達のシステムにスキャンされ、私達はプロダクトがプロダクト シリーズだけによっていいえいつ、どのように作り出された知ることを得てもいいです。
EN81-20 stndardは何ですか。
EN81-20新しいヨーロッパの標準は条件を意味します(エレベーターのドアの探知器のために)
1. 高さの範囲の検出:lowest≤20mm、highest≥1600mm。
2. 最低の妨害は50mmのダイオード セットの間隔50mm以下なります。
3. ドアの探知器の間隔がより少しより20mmのそれの無効であることを割り当てる時。
ドアの探知器(解決)の設計
1. ダイオードの範囲はより少しより47mmの、ダイオードの数少なくとも35べきですまたは以上35
2. 最も低い検出ポイント:17mm
3. 最も高い検出ポイント:17+47*34=1615mm。(例として35組のダイオード セットを取って下さい)
4. 範囲を検出することは0-4mです
5. 連続的で探索可能な最低の妨害は50mmです
WECOのエレベーターはEN81- 20の標準に迎合的なカーテンをつけますか。
courerの答えは肯定です。36以下のダイオード無しの軽いカーテンはEN81-20標準に迎合的です。
957Seriesと987のシリーズの違いは次のとおりです:
987seriesエレベーター ライト カーテンに欠陥の出力信号機能があります。
